Loa line array NEXO GEO S12
Line array 2 đường tiếng, loa 12 inch neodymium và driver 3 inch trên bộ định hướng HRW. Module S1210 góc dọc 10° cho tầm xa, S1230 góc 30° cho tầm gần; góc phủ ngang chỉnh 80° hoặc 120°. Dàn sở hữu của BOS cho sân khấu ngoài trời, quảng trường và nhà thi đấu lớn, ghép cùng sub LS18.
GEO S12 là dòng loa line array 12 inch của NEXO (Pháp, thuộc tập đoàn Yamaha), gồm hai module cùng thùng, cùng củ loa nhưng khác góc phủ dọc: GEO S1210 góc 10° cho tầm xa và GEO S1230 góc 30° cho tầm gần, downfill. Nhờ vậy một dàn có thể ghép S1210 phía trên phủ xa và S1230 phía dưới phủ khu vực gần sân khấu mà vẫn là một mặt sóng liên tục.
Công nghệ
- Hyperboloid Reflective Wavesource (HRW): bộ định hướng cao tần dạng hyperboloid giúp các thùng ghép với nhau phát ra một mặt sóng nhất quán, ít giao thoa hơn các thiết kế loa kèn thông thường.
- Directivity Phase Device (DPD): thiết bị pha độc quyền của NEXO đặt trước loa 12 inch, kiểm soát hướng dải trung và trung trầm, cho độ nhạy cao từ một loa 12 inch duy nhất.
- Góc phủ ngang đổi được 80° hoặc 120° ngay trên thùng, không cần đổi loa, phù hợp mặt bằng rộng hay hẹp.
- Phần mềm NS-1 của NEXO mô phỏng dàn theo kích thước thật của địa điểm để chọn số thùng, góc treo từng thùng và dự đoán độ phủ trước ngày dựng. NEXO khuyến nghị dàn từ 4 thùng S1210 trở lên để kiểm soát góc phủ.
- TDcontroller bắt buộc: bộ xử lý NEXO (NX242 hoặc NXAMP) có preset và bảo vệ riêng cho GEO S12; chạy loa không qua bộ xử lý này làm tiếng kém và có thể hỏng củ loa.
- Phiên bản GEO S1210-ST (Stadium Tangent) dành cho sân vận động, tầm phủ xa hơn.
Cách BOS sử dụng

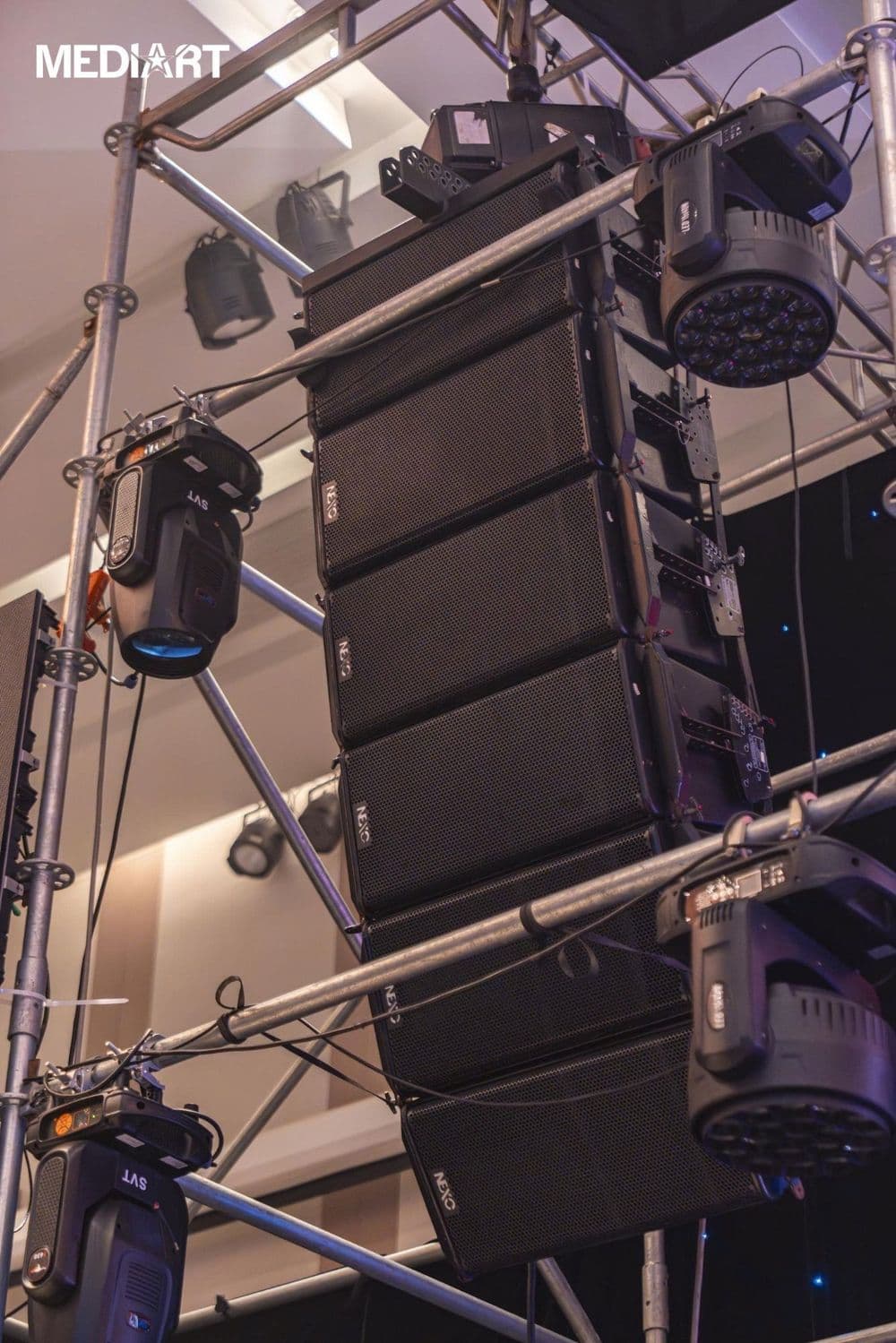

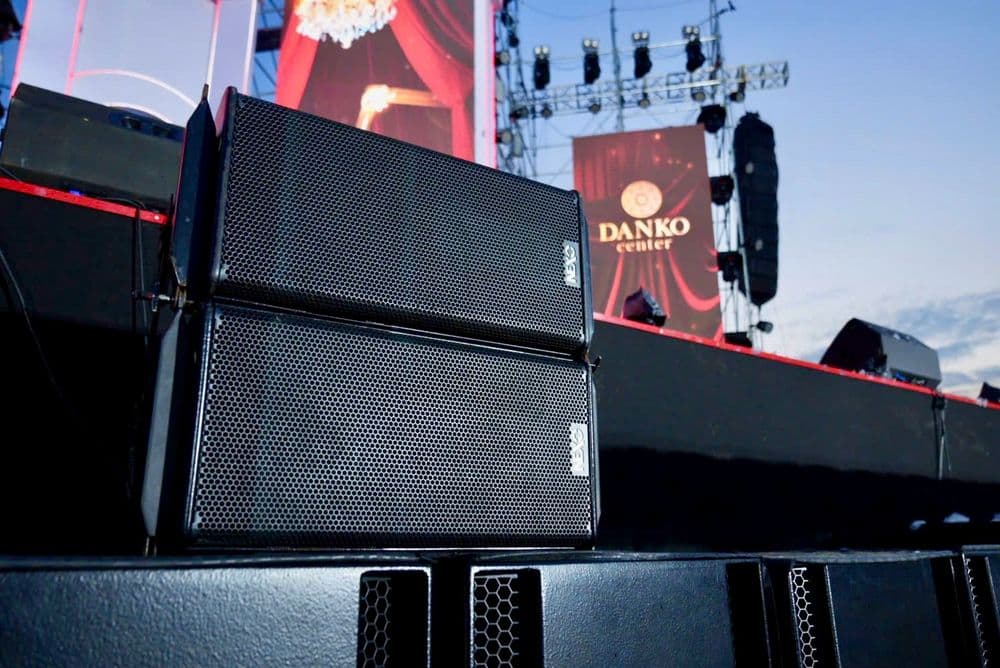

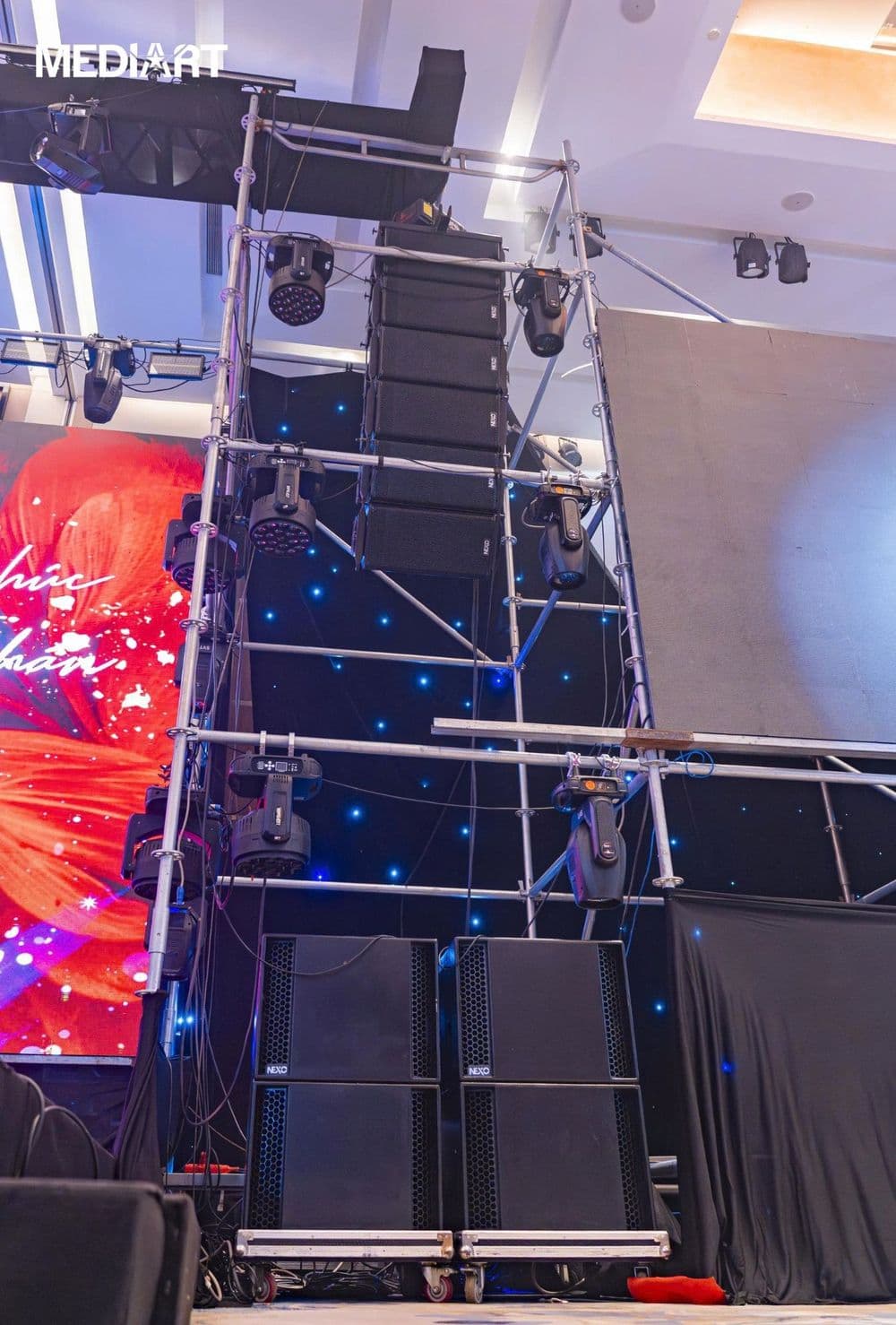

Dàn GEO S12 của BOS Entertainment ghép cùng sub NEXO LS18 và bộ xử lý, ampli NEXO, dùng cho sân khấu ngoài trời, quảng trường và nhà thi đấu lớn. Hệ thống đã vận hành tại concert Cao Bằng, lễ khai mạc Năm du lịch Tuyên Quang, chương trình di sản Thái Nguyên và Ba Bể, lễ khai mạc Đại hội Thể dục thể thao Hà Tĩnh, Bắc Ninh. Mỗi chương trình đều có kỹ sư âm thanh của BOS đi cùng để mô phỏng, treo dàn và cân chỉnh.
Thông số kỹ thuật
| Cấu hình | 2 đường tiếng, thụ động hoặc chủ động (cấu hình bên trong thùng) |
|---|---|
| Loa trầm – trung | 1 x 12 inch (30 cm) neodymium hành trình dài, 16 Ω, bắn thẳng |
| Loa cao | 1 x driver cuộn dây 3 inch, họng 1,4 inch, 16 Ω trên bộ định hướng HRW |
| Dải tần (±3 dB) | 53 Hz – 19 kHz; dải dùng được (-6 dB) 50 Hz – 20 kHz |
| Độ nhạy 1W @ 1m | 103 dB SPL (bản -ST sân vận động: 105 dB) |
| SPL đỉnh @ 1m | S1230: 131 – 133 dB (ampli 500 – 900 W RMS); S1230-ST: 133 – 135 dB; S1210: tùy cấu hình dàn |
| Góc phủ dọc | S1210: 10° (mặt sóng cong 5,1°); S1230: 30° (mặt sóng cong 28,5°) |
| Góc phủ ngang | Chỉnh được 80° hoặc 120° trên từng thùng |
| Tần số cắt | 1,1 kHz |
| Trở kháng danh định | 16 Ω |
| Ampli khuyến nghị | 3 thùng song song: LF 1.750 – 3.100 W @ 4 Ω, HF 875 – 1.550 W @ 4 Ω; 4 thùng: LF 2.000 – 3.600 W @ 4 Ω; 6 thùng: LF 3.300 – 6.000 W @ 2 Ω |
| Bộ xử lý | Bắt buộc dùng NEXO TDcontroller (NX242 hoặc NXAMP) có preset và bảo vệ riêng cho GEO S12 |
| Dàn tối thiểu | 4 thùng S1210 trở lên để kiểm soát góc phủ; dưới 4 thùng NEXO không khuyến nghị |

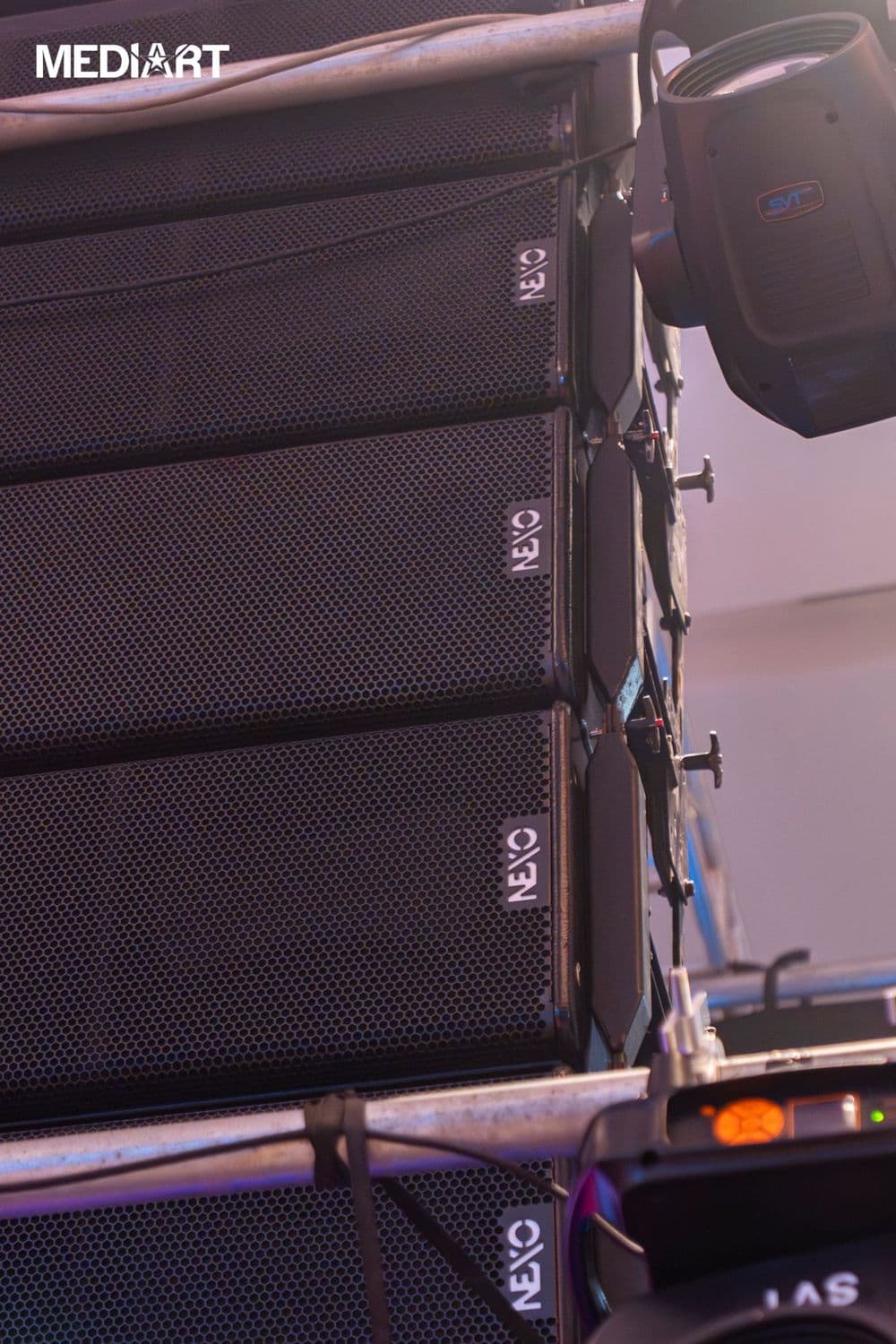

| Góc treo giữa các thùng | S1210: 0,2° – 0,315° – 0,5° – 0,8° – 1,25° – 2° – 3,15° – 5° – 6,3° – 8° – 10°; S1230: 16° – 22,5° – 30° |
| Sub đi kèm | RS15 / CD18 / GEO SUB / S2 (xuống 32 – 38 Hz); RS18 cho bản -ST (35 Hz); BOS dùng LS18 |
| Cổng kết nối | 2 x Speakon NL4MP 4 chân (vào và nối tiếp) |
| Kích thước (C x R x S) | 344 x 674 x 378 mm (S1210); 344 x 674 x 400 mm (S1230); trục treo cách nhau 345 mm |
| Khối lượng | S1210: 28,05 kg kèm hệ treo; S1230: 26,8 kg chưa kèm phụ kiện; đóng thùng vận chuyển 30 kg |

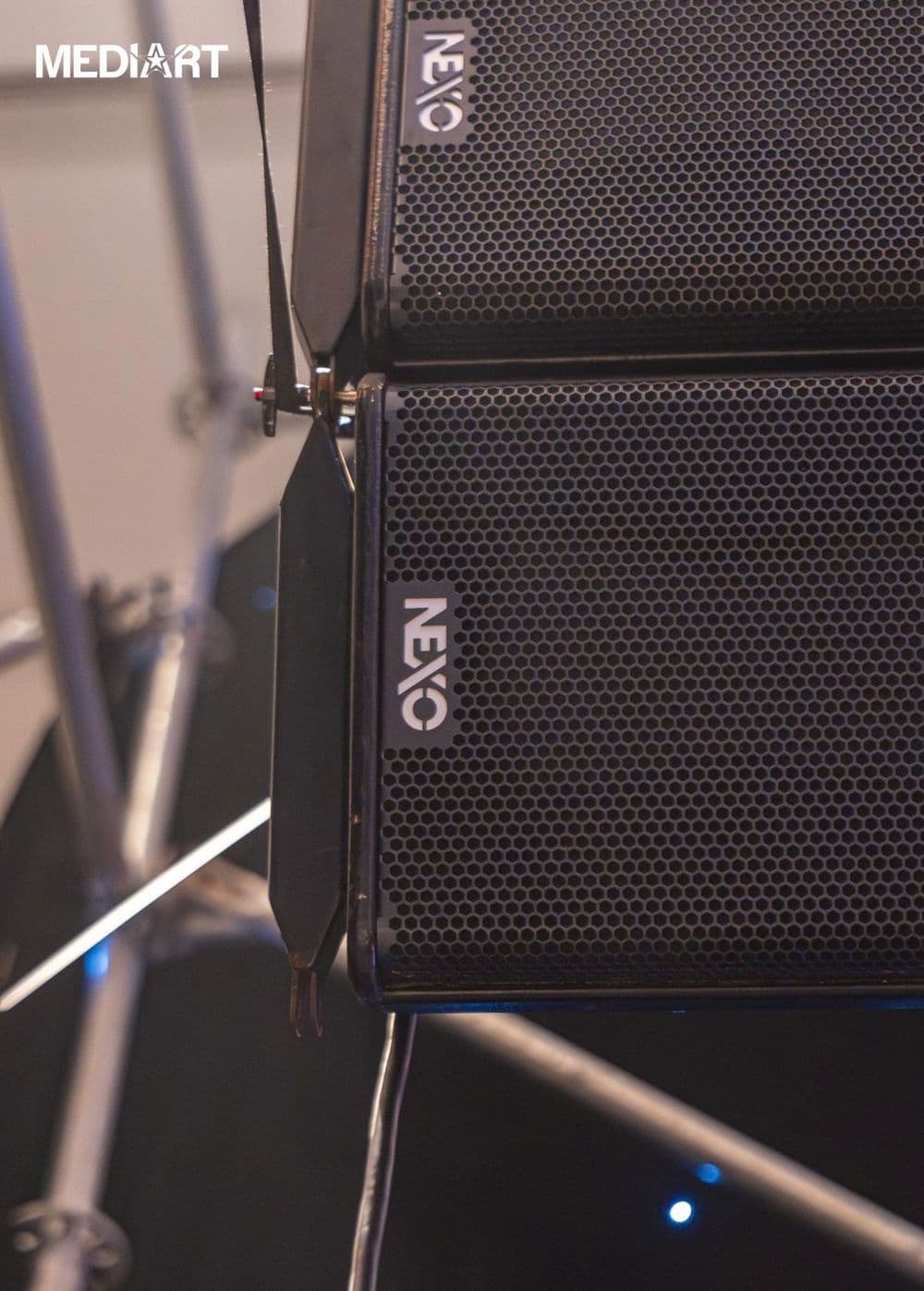

| Vỏ thùng | Gỗ dán bạch dương Baltic sơn đen vân, lưới kim loại đúc màu xám đậm |
| Phần mềm mô phỏng | NEXO NS-1 (trước đây GeoSoft2), hỗ trợ mạng EtherSound |
| Bảo hành hãng | 2 năm cho loa và điện tử NEXO |
| Xuất xứ | NEXO S.A., Plailly, Pháp |
