MADRIX là gì? Phần mềm điều khiển LED matrix, pixel LED

Khi nhìn một sân khấu có hàng trăm thanh LED chạy sóng màu, chữ và hình khối theo nhạc, phía sau thường là một phần mềm pixel mapping. MADRIX là một trong những phần mềm quen thuộc nhất cho việc này. Bài mở đầu chuyên đề giải thích MADRIX là gì, làm được gì và cần những gì để chạy.

MADRIX là gì, do ai làm?

MADRIX là phần mềm điều khiển đèn LED do công ty inoage GmbH ở Dresden, Đức phát triển. Phiên bản hiện tại là MADRIX 5.8, phát hành ngày 12/8/2026. Phần mềm chạy trên Windows 11 64-bit; từ bản 5.8, Windows 10 không còn được hỗ trợ chính thức, và không có bản cho macOS.

Việc chính của MADRIX là pixel mapping: coi toàn bộ đèn LED trên sân khấu như một màn hình thưa, rồi "vẽ" hiệu ứng, hình ảnh, video lên đó. Mỗi điểm sáng nhận màu của đúng vị trí nó nằm trên bản đồ.

MADRIX làm được những gì?

• Dựng sơ đồ điểm ảnh 2D và 3D: mặt phẳng LED matrix, hoặc khối không gian 3D (voxel) cho LED treo nhiều lớp.
• Hơn 55 hiệu ứng dựng sẵn, chia 5 nhóm: hiệu ứng thường, hiệu ứng theo âm thanh, hiệu ứng phân tích nốt nhạc, hiệu ứng kích hoạt từ bên ngoài và hiệu ứng viết bằng script.
• Phát hình ảnh, video, chữ chạy, thu hình trực tiếp từ card capture hoặc qua NDI.
• Chạy theo nhạc bằng âm thanh đầu vào, hoặc theo timecode để khớp từng khung hình với nhạc nền.
• Danh sách cue, timeline và lịch hẹn giờ cho chương trình tự chạy.

MADRIX xuất tín hiệu ra đèn bằng cách nào?

MADRIX xuất qua mạng bằng Art-Net hoặc sACN, qua cổng USB của phần cứng MADRIX ra DMX512, qua KiNET cho đèn Color Kinetics, hoặc qua bộ giải mã SPI MADRIX NEBULA cho dây pixel LED. Mỗi vũ trụ DMX có 512 kênh, chứa được 170 điểm ảnh ba màu RGB hoặc 128 điểm bốn màu RGBW. Từ số điểm ảnh của sân khấu suy ra số vũ trụ và gói bản quyền cần mua, như phân tích trong bài chọn gói bản quyền MADRIX KEY.

Cần những gì để chạy MADRIX?

1. Máy tính Windows 11 đủ cấu hình: tối thiểu CPU 2 nhân 2 GHz, card đồ hoạ hỗ trợ DirectX 12, 4 GB RAM, có TPM 2.0 và Secure Boot. Sân khấu lớn, nhiều video cần máy mạnh hơn nhiều.
2. Khoá MADRIX KEY: bản quyền nằm trong một khoá USB, cắm vào máy nào thì máy đó xuất được tín hiệu.
3. Bộ chuyển tín hiệu (node): đổi Art-Net, sACN thành DMX hoặc SPI cho đèn, xem bài phần cứng MADRIX.
4. Mạng gigabit riêng cho tín hiệu đèn.
5. Sơ đồ điểm ảnh khớp với vị trí thật của từng thanh LED trên sân khấu.

Không có khoá bản quyền thì dùng được đến đâu?

MADRIX cho tải miễn phí để dùng thử toàn bộ phần mềm. Không có khoá, màn xem trước hiện dòng chữ cảnh báo và phần mềm không xuất Art-Net, sACN, DMX hay bất kỳ tín hiệu nào ra đèn. Bản dùng thử hợp để học, dựng sơ đồ và thử hiệu ứng trước khi thuê hoặc mua khoá.

BOS dùng MADRIX thế nào?

BOS Entertainment điều khiển hệ LED điểm ảnh của mình bằng MADRIX, xuất tín hiệu qua node MADRIX LUNA. Kho LED của BOS dài khoảng 5.000 m, đủ để dựng LED matrix cho sân khấu quảng trường hàng vạn khán giả.

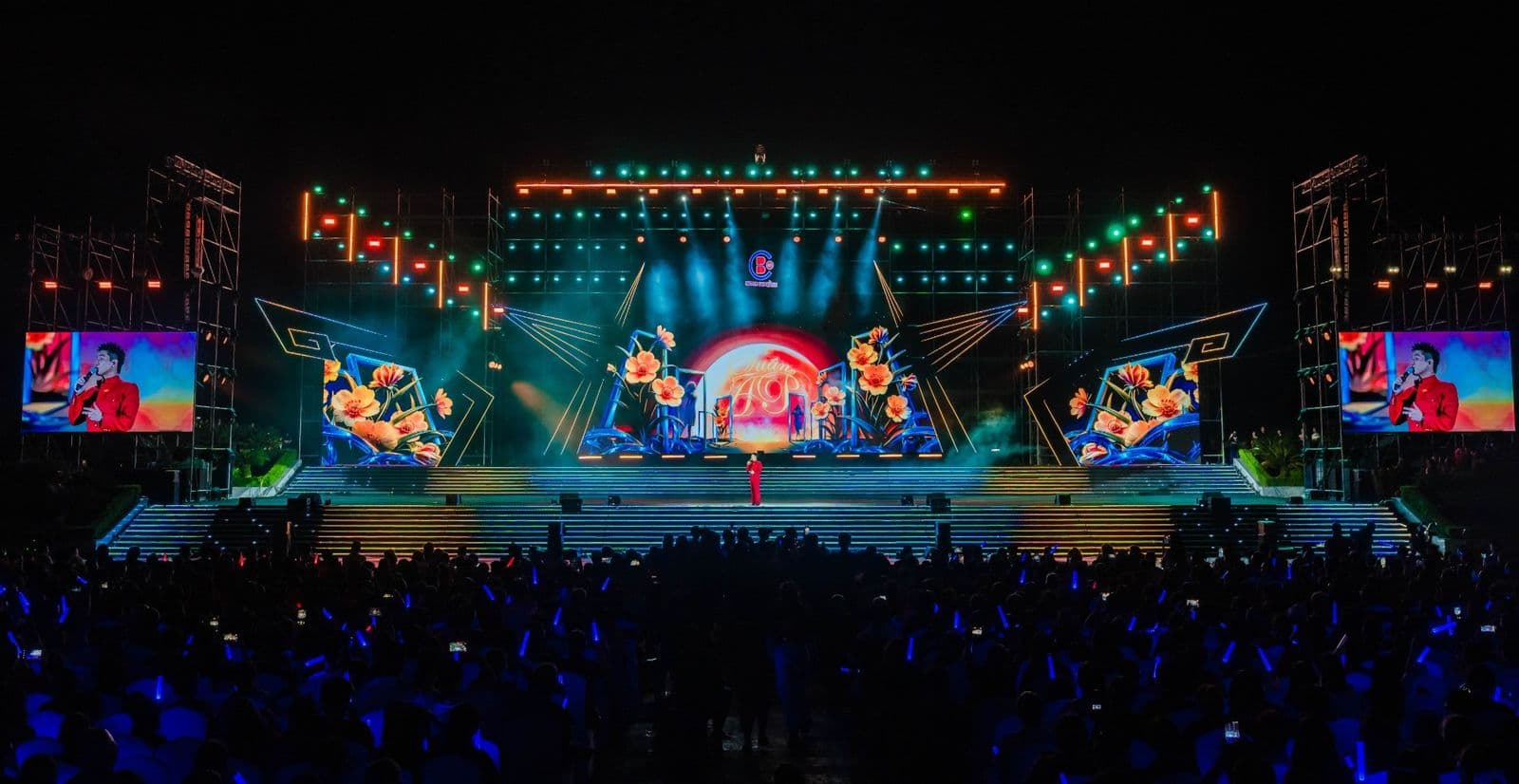

Tại concert Cao Bằng – Non nước ngàn năm tối 1/9/2026, LED matrix được dựng thành lưới trên giàn giáo phía sau sân khấu, thanh LED viền các khung hình học quanh màn LED và dải LED viền bậc thang. Tất cả đổi màu theo từng tiết mục, cùng nhịp với đèn beam, laser và CO2.

LED matrix trên sân khấu dùng MADRIX thế nào?

Trình tự thường gặp: đo và vẽ vị trí từng thanh LED; dựng sơ đồ trong MADRIX; gán địa chỉ DMX cho từng thanh; cấu hình mạng tới các node; làm nội dung theo kịch bản; chạy thử trong tổng duyệt. Thiết bị LED matrix, pixel LED mà BOS cho thuê được giới thiệu ở trang LED matrix, pixel LED sân khấu; cách phối LED matrix với đèn moving head có trong bài thuê ánh sáng sân khấu sự kiện.

Các bài tiếp theo của chuyên đề đi vào từng bước: bản quyền, dựng sơ đồ và mạng Art-Net, phần cứng, và chạy theo nhạc, timecode, bàn điều khiển ánh sáng.

Thông tin phần mềm theo trang chủ và tài liệu hướng dẫn chính thức của MADRIX (madrix.com, help.madrix.com), phiên bản 5.8, tra cứu tháng 9/2026.
