GEO M6 có những cách lắp nào?
Theo sách hướng dẫn hệ thống của NEXO, GEO M6 có nhiều cách lắp tùy chương trình:
- Treo cột dài: bumper GMT-BUMPER treo tối đa 12 thùng, kèm thanh nối dài GMT-EXBAR để chọn điểm móc cân theo góc cột loa. Bản touring dùng bumper VNT-BUMPM6.
- Cụm nhỏ: bumper GMT-LBUMP cho tối đa 3 thùng, gắn tường bằng VNI-WS15, dựng trên cột VNT-POLE, hoặc kẹp truss, treo cáp bằng VNT-TCBRK, VNT-XHBRK.
- Đặt trên sub: tối đa 6 thùng trên một sub LS18 bằng GMT-BPADPT-2; 1 MSUB12 và 3 thùng bằng VNT-MNSTKM6.
- Xếp sàn: đặt bumper GMT-BUMPER úp dưới sàn, xếp tối đa 3 thùng.
Để vận chuyển, hộp flight case GMT-6CASE chứa 6 thùng.
Góc giữa các thùng đặt thế nào?
Mỗi thùng có ba điểm treo: hai điểm phía trước và một điểm phía sau. Góc giữa hai thùng liền nhau được chọn ở thanh chỉnh góc phía sau, khóa bằng chốt nhanh VXT-BL515. Sách hướng dẫn liệt kê các nấc 0,5°, 2°, 5°, 10°, 15° và 20°. Với lắp đặt cố định lâu dài, NEXO có bộ GMI-BNFIX thay cho chốt nhanh.
Thùng có thể lật trái hoặc phải để đổi vị trí họng driver cao, giúp bố trí cột loa đối xứng hai bên sân khấu.
Góc cho từng thùng không tính nhẩm. NEXO yêu cầu mô phỏng mọi cụm treo trên phần mềm NS-1 miễn phí của hãng: phần mềm vừa tính độ phủ âm theo mặt bằng, vừa tính trọng tâm, lực, mô-men, tải làm việc an toàn và hệ số an toàn của cụm.
Treo tối đa bao nhiêu thùng?
- GMT-BUMPER: tối đa 12 thùng, và theo lời NEXO có thể phải ít hơn tùy cấu hình góc.
- Bumper touring VNT-BUMPM6: tối đa 12 GEO M6, hoặc treo lẫn với sub MSUB12 theo điều kiện số GEO M6 cộng 1,5 lần số MSUB12 không quá 12.
- GMT-LBUMP: tối đa 3 thùng.
Con số tối đa chỉ là giới hạn cơ khí. Cụm treo cụ thể phải qua kiểm tra NS-1 trước khi dựng.
Treo ngoài trời cần lưu ý gì về an toàn?
Theo NEXO:
- Điểm treo và móc phải chịu được ít nhất 4 lần trọng lượng cụm loa.
- Hạ hệ thống touring xuống khi gió vượt cấp 8 Beaufort, khoảng 72 km/h.
- Không để loa dưới mưa trực tiếp hay nắng trực tiếp; nhiệt độ làm việc từ 0 đến 40°C.
- Hộp che đầu nối GMI-IPCOV đạt chuẩn IP54 cho vị trí có nguy cơ ẩm.

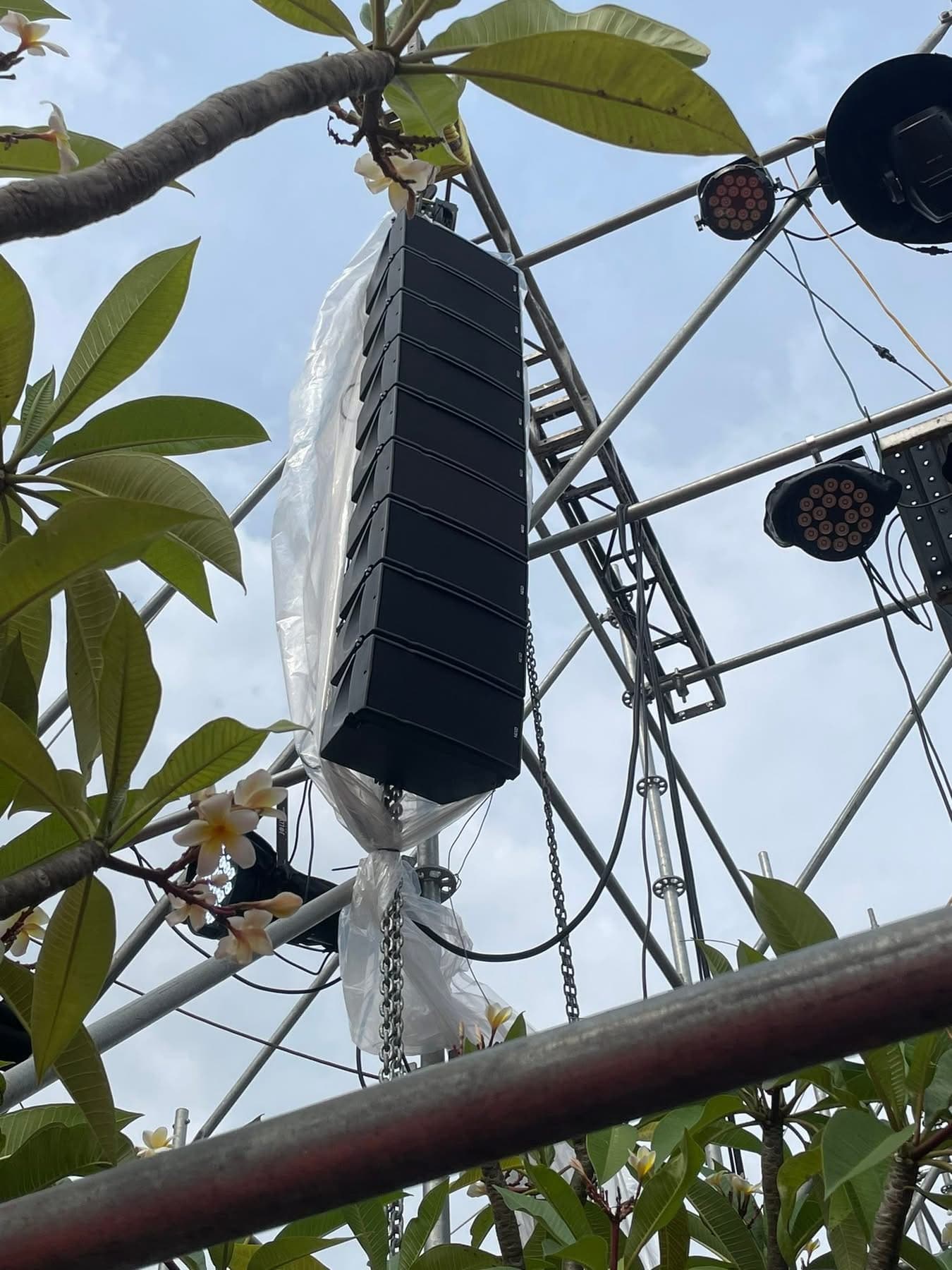

Khi treo GEO M6 trên khung sân khấu ngoài trời, BOS treo cụm loa bằng tời xích và bọc chống mưa cho cả cụm. Những nguyên tắc về khung truss và tải gió có trong bài sân khấu ngoài trời: kết cấu truss và an toàn khi có gió mưa.
Quy trình BOS áp dụng khi treo GEO M6
- Nhận bản vẽ mặt bằng, chiều cao điểm treo, vị trí khán giả.
- Mô phỏng trên NS-1: chọn số thùng, góc từng thùng, điểm móc; kiểm tra hệ số an toàn.
- Kiểm tra phụ kiện treo, chốt, cáp trước khi dựng.
- Dựng, nâng cụm lên độ cao đã tính, đo góc thực tế.
- Chạy tín hiệu thử, đo và cân chỉnh tại khu khán giả.
Quy trình chi tiết với dàn lớn hơn có trong bài treo và cân chỉnh line array NEXO GEO S12. Thông tin thiết bị ở trang NEXO GEO M6.
Câu hỏi thường gặp
Một cột GEO M6 treo tối đa bao nhiêu thùng?
12 thùng với bumper GMT-BUMPER hoặc VNT-BUMPM6, có thể phải ít hơn tùy góc treo. Mọi cụm treo phải kiểm tra trên phần mềm NS-1 của NEXO trước khi dựng.
Góc giữa các thùng GEO M6 chỉnh được bao nhiêu?
Từ 0,5° đến 20°, với các nấc 0,5°, 2°, 5°, 10°, 15° và 20° theo sách hướng dẫn NEXO.
GEO M6 có dùng ngoài trời được không?
Được, nhưng NEXO khuyến cáo không để loa dưới mưa hay nắng trực tiếp và hạ hệ thống khi gió vượt cấp 8. Khi treo ngoài trời BOS bọc chống mưa cho cả cụm loa.
Có thể đặt GEO M6 trên sub không?
Được. Tối đa 6 thùng trên một sub LS18 bằng phụ kiện GMT-BPADPT-2, hoặc 3 thùng trên MSUB12 bằng VNT-MNSTKM6.
